一、发展背景

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

二、系统结构

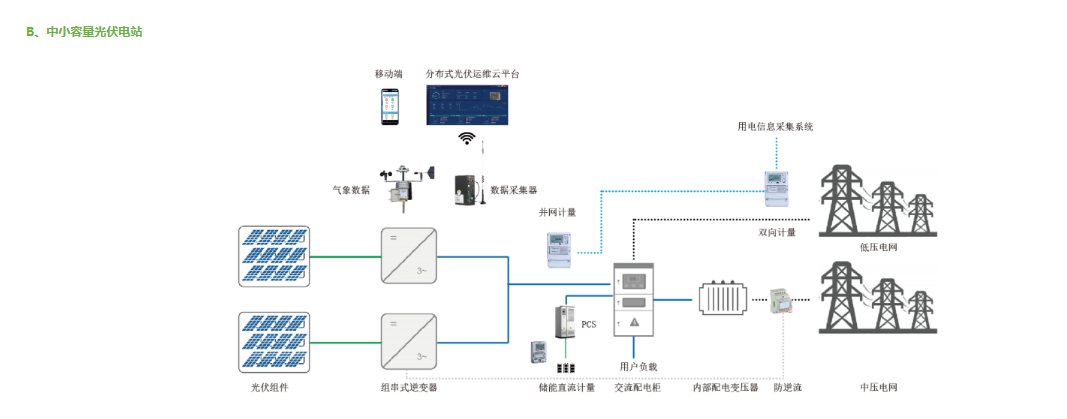

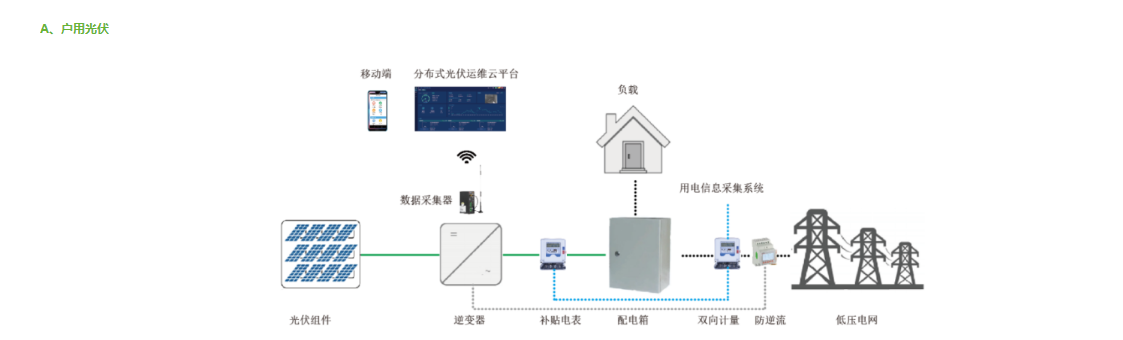

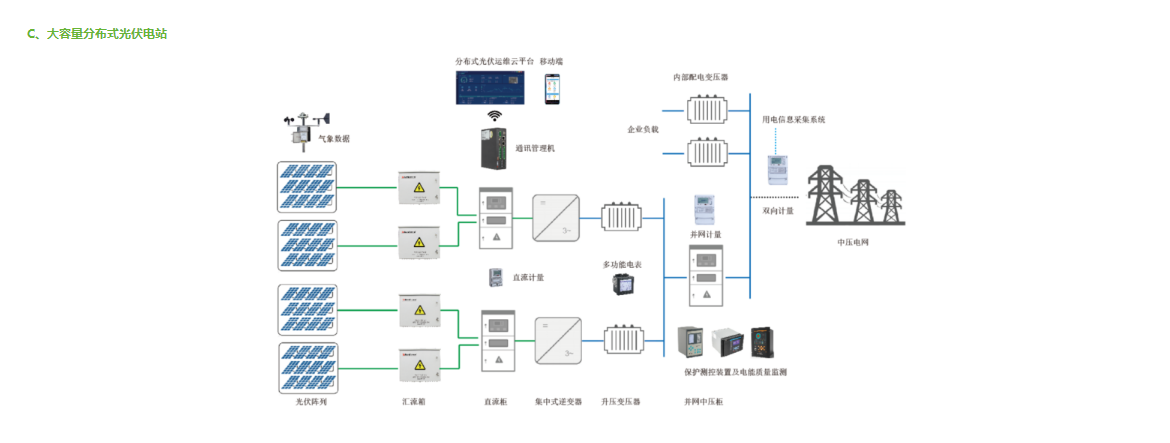

主要有三种形式：

三、功能详情

光伏电站位置显示

光伏电站数量，峰值发电功率，实时发电功率显示

统计所有光伏电站日、月、年发电量

计算标准煤节约量以及二氧化碳减排量

柱状图展示每月发电量

2、电站状态

展示光伏电站发电功率，峰值功率等基本参数

统计当前光伏电站日、月、年发电量

摄像头实时监测

接入辐照度、环境温湿度、风速等环境参数

显示当前光伏电站逆变器接入数量及其基本参数

3、逆变器状态

逆变器基本参数显示

日、月、年发电量显示

通过曲线图显示逆变器功率、环境辐照度曲线

直流侧电压电流查询

交流电压、电流、有功功率、频率、功率因数查询

4、电站发电统计

统计列表中所有光伏电站日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

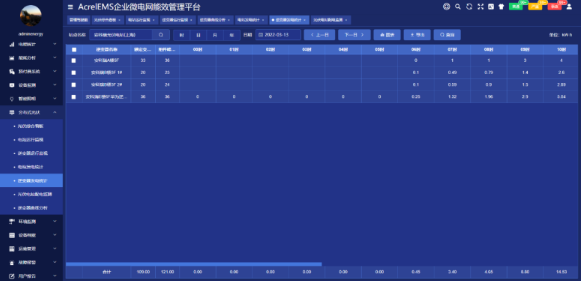

 5、逆变器发电统计

统计当前光伏电站中所有逆变器的日、月、年发电量，支持柱状图和曲线图切换展示以及报表导出功能。

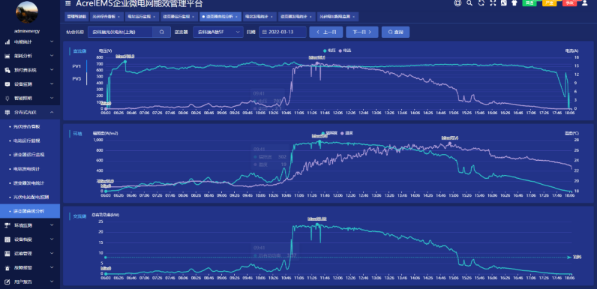

6、逆变器曲线分析

展示逆变器直流侧电压、电流曲线，交流侧功率曲线以及环境辐照度曲线、温度曲线。便于用户进行整体分析。

四、设备选型清单
