污染源在监测 4G上传  以太网通讯 AF-HK100/4G:

AF-HK100 污染源在线自动监控（监测）数据采集传输仪，是按照《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ 477-2009）的标准开发的新一代智能数据采集器，满足标准对采集器的各种要求。 AF-HK100 包含了多种常见的通信方式，技术要求和性能指标达到并标准中的要求。软件上， AF-HK100 支持《污染源在线自动监控（监测）系统标准》（HJ/T 212-2005）通信协议及《污染源在线自动监控（监测）系统标准》（HJ/T 212-2017）通信协议。AF-HK100 配备以太网接口，支持使用现场已有的局域网宽带网络通信进行有线数据上传，并可选配 4G 模块，支持 2,3,4G全网通无线蜂窝数据通讯，用以满足不同环境需求。

AF-HK100 环保数采仪，包含 6 个 RS-232/RS-485 串口(通过开关切换)，8 路 4-20mA 模拟信号输入口、8 路开关量输入口，4 路开关量输出,Lora 通讯模块。其中，6 个数字通信口 RS-232/RS-485，用来与具有同类接口的智能仪器仪表进行通信，读取仪表的数据，这类仪表有 COD 在线监测仪、氮在线监测仪、总磷在线检测仪、重金属离子在线监测仪、流量计等。8 路 4-20mA 输入端口，用来接标准的 4-20mA 变送器电流信号，如有些型号的 PH 计、流量计、压力变送器等。Lora 通讯模块，用来接入可通过 lora 无线传输的智能电力仪表，用于测量环保设施的运行电流电压及功率等电参量，从而可以监控这些环保设施的运行工况。而 8 路开关量输入，可以用来监测环保设施的开停状态。

一、功能特点

本产品采用工业级 ARM7 处理器，运行高速、稳定，采用正版 LINUX 操作系统，数采仪不易被病毒攻击。通过RS232、RS485、4~20mA 电流信号、0~5V 电压信号，对污染源参数进行采集、存储；内置 DI/DO 接口，可以对污染物治理设备的运行状态进行监控（过程监控）；通过以太网、蜂窝数据网（2g，3g，4g）与远程监控服务器通讯，符合 HJ/T212-2005 和HJ/T212-2017 标准。数据存储到外置 MicroSD 卡，标配 8GB 大容量存储空间，大支持 32g 扩容，至少存储 14400 条记录。具备防静电、浪涌、电磁干扰、高频干扰、烟雾、水溅、潮湿等性能。

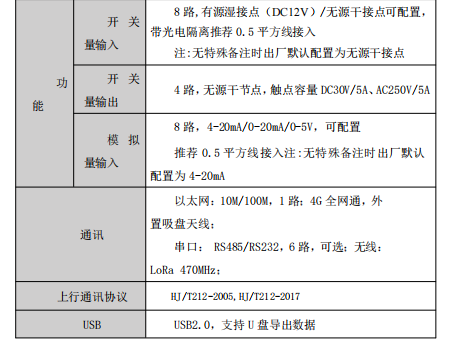

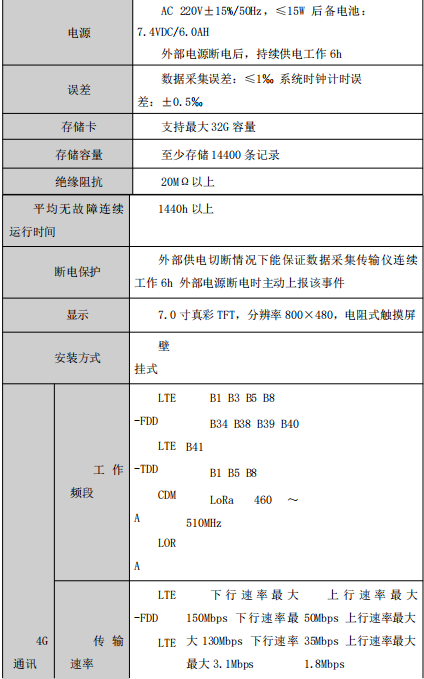

三、产品技术参数说明
