一 概述

     为了消除配电系统谐波对数据中心设备的影响，方案配置ANAPF有源滤波器，滤除电网2~31次谐波干扰。

     ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。

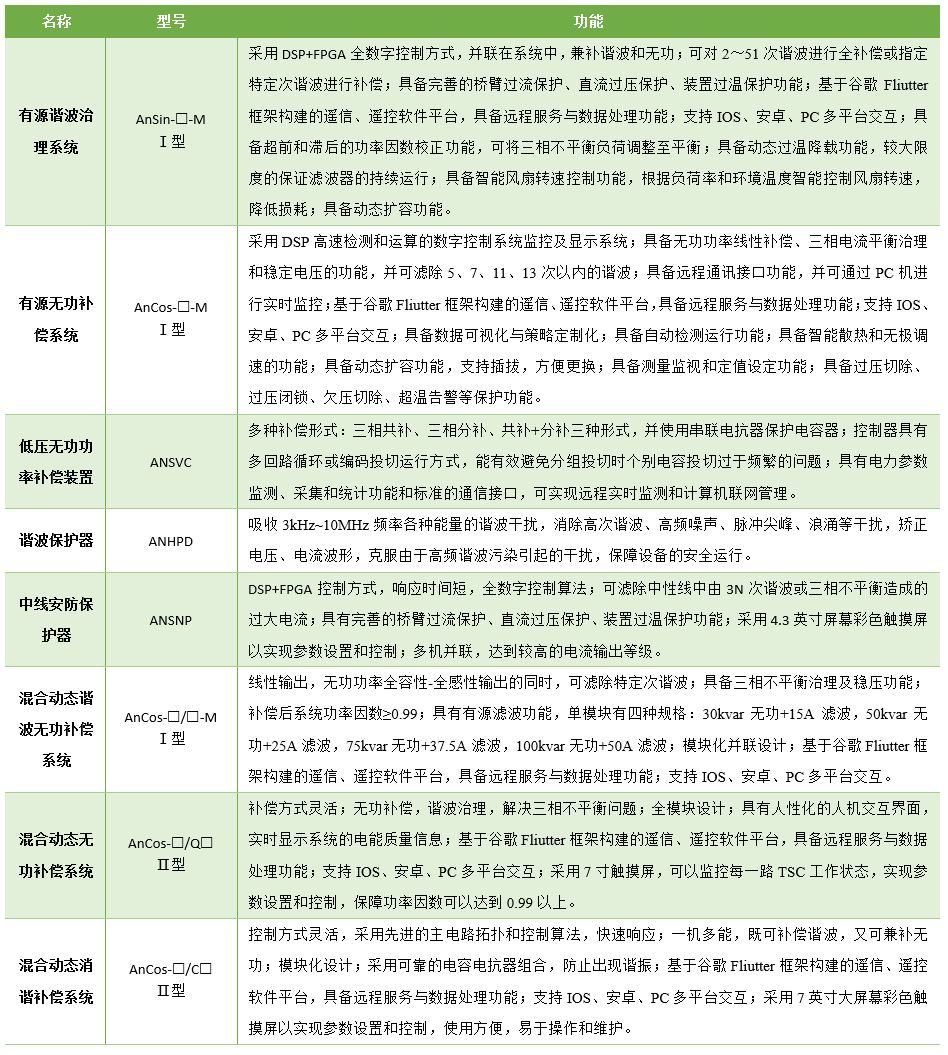

二 配置方案

三 配置原则

集中补偿：变电所内按照变压器容量配置，一般按照变压器低压侧断路器额定电流的20%左右配置谐波补偿，单位：A。比如2000kVA变压器，按照运行负荷率80%计算，补偿容量为461A，建议按照500A配置，每台变压器配置一套ANAPF，安装在无功补偿柜和负载之间，用于集中补偿。
