概述

开关柜温度在线监测系统是基于470MHz无线测温技术开发的针对开关柜进行测温的系统，可对开关柜分别为母线排、上下触头、电缆接头，柜体表面等部位温度进行实时监测，方便运维人员及远程监控中心掌握现场设备运行情况。

二 应用场所

变电所；配电室；箱变等

三 系统架构

开关柜无线测温系统由无线温度传感器、测温通讯终端（温度显示仪）、温度监测预警工作站三部分组成。

四 系统功能

1 实时监测

Acrel-2000T无线测温软件人机界面友好，能够以配电次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息。

2 温度查询 温度历史曲线（1分钟、5分钟、60分钟可选）。

3 运行报表  查询各回路设备运行温度报表。

4 实时报警

壁挂式无线测温监控设备具有实时报警功能，设备能够对温度越限等事件发出警告。设备提供以下几种告警方式：

①弹出事件报警窗口。

②实时语音报警功能，能够对所有事件发出语音告警。

③短信警告。可以向发送告警信息（需选配猫）。

5 历史告警查询

2000T无线测温监控系统能够对所有告警事件记录进行存储和管理，方便用户对系统和告警等事件进行历史追溯，查询统计、事故分析。

6 用户权限管理

Acrel-2000T无线测温监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如数据库修改等），可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

7 定值设置

用于修改高温定值、超温定值；WEB，手机APP（可选）通过网址和APP展示页面显示变电站数量、变压器数量、监测点位数量等概况信息，设备温度、通信状态，用电分析和事件记录。

五 典型配置方案

1 高低压柜内电气接点无线测温（单柜就地显示）

a)配置方案

说明：ARTM-Pn通过RS485接口连接ATC实现开关柜温度集中显示，可接收60只无线温度传感器ATE100/100M/200/400/100P/200P。

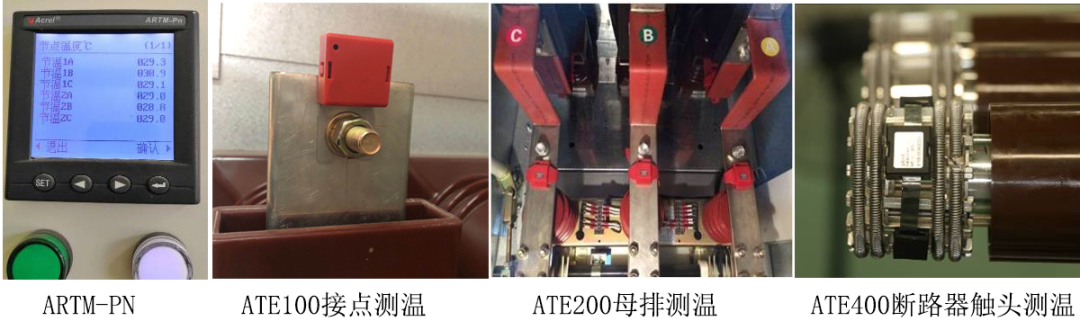

b)安装实例

2 高压柜内电气接点无线测温带操显功能（单柜就地显示）

a)配置方案

说明：ASD320通过RS485接口连接ATC实现开关柜温度集中显示，可接收12只无线温度传感器ATE100/100M/200/400/100P/200P。

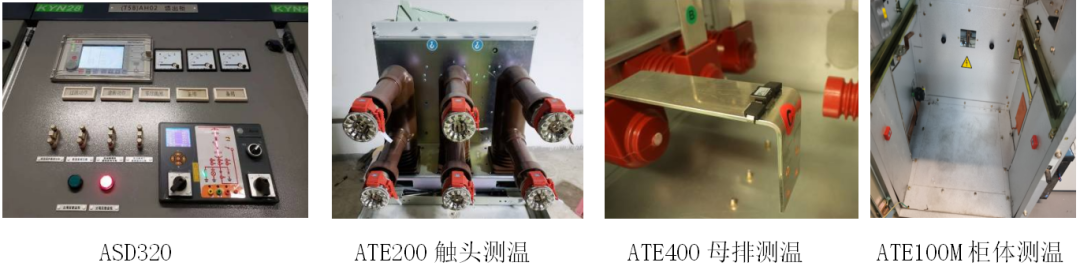

b)安装案例

3 高低压柜内电气接点无线测温（集中就地显示/就地无显示）

a)配置方案

说明：触摸屏通过RS485接口连接ATC实现开关柜温度集中显示，可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。如果现场不需要就地显示，可以直接通过ATC的RS485接口，把数据传送到值班室的远程温度监控系统。

b)安装案例

4 就地壁挂式集中显示方案（适用于改造，不方便在柜子上加装显示屏的现场）

方案：Acrel-2000T/A就地集中显示：

说明：Acrel-2000/A通过RS485接口连接ATC实现开关柜温度集中显示，可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。

方案二：Acrel-2000T/B就地集中显示：

说明：Acrel-2000T/B不仅可以通过RS485连接多种ATC收发器接收所有型号传感器实现集中显示，还可以通讯连接配电室内无线测温相关就地显示装置实现集中显示，同时还可以连接配电室内智能操控、 微机保护、电力仪表等电力监控设备进行监测。
