一、概述

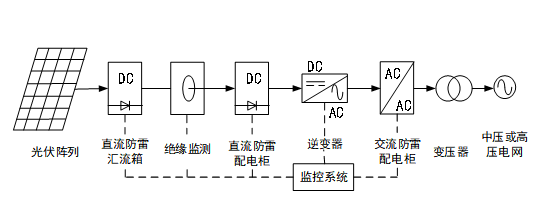

太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，产生的交流直接并入电网。针对每个环节电力参数检测的需要，安科瑞推出了AGF系列光伏汇流采集装置、ACR10R系列防逆流监控装置、APQM系列电能质量在线监测装置、汇流箱及并网柜等产品，分别应用于汇流箱、直流防雷柜及交流柜中，并通过Acrel-2000 V8.0光伏发电监测系统实现后台集中监控。

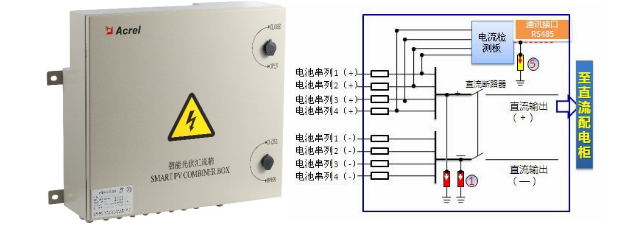

二 APV智能光伏汇流箱

在一个大型的光伏发电系统中，需要数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到。APV系列智能光伏汇流箱主要作用就是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性，APV系列智能光伏汇流箱在提供汇流防雷功能的同时，还可提供光电池电流 测量、监測光电池阵列中电池板运行状态、电池电压、汇流总功率、支路功率、汇流箱防雷器状态采集、直流断路器状态采集、继电器接点输出、带有风速、温度、辐照仪等传感器接口的功能供客户选择，本装置标配有RS485接口，可以把测量和采集到的电量数据和设备状态上传到监控系统。

产品特点

?符合《CGC/GF 037： 2014》光伏方阵汇流箱技术规范；

?防护等级为IP65,满足室内外安装要求；

?采用霍尔传感器，隔离测量，16路输入；

?采用光伏熔断器，耐压DC1kV,熔断电流可选择；

?可选电压测量功能,测量电压DC 1kV；

?可选外部传感器输入接口，可监测辐照、温度、风速等；

?具有RS485通讯接口，使用ModBus-RTU通讯协议；

?多种供电方式（DC24V、AC/DC220V、DC1000V. DC1500V）可选择，适用于家用屋顶太阳能或光伏电站应用;

?可根据客户需求配用国内外品牌厂家的光伏直流断路器，光伏直流熔断器、防雷保护器等元件。

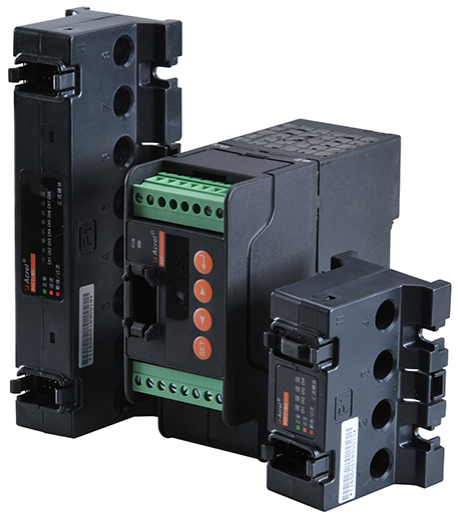

三、AGF-MxxT系列直流汇流采集装置

AGF-MxxT系列穿孔式光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、装置带有RS485接口可以把测量和采集到的数据和设备状态上传。

依据CNCA/CTS 0001-2011A光伏汇流设备技术规范设计，具有以下特点：

1、一次电流采用穿孔方式接入，20A，穿孔方式接入，安装方便，安全性高；

2、带3 路开关量状态监测，可以对汇流箱内的防雷器、断路器状态进行监控；

3、具有内部测温功能，可实时监测箱内温度，保证电气安全；

4、具有DC 1500V母线电压测量功能；

5、可就地显示/液晶显示头，方便调试维护；

6、具备RS485接口，Modbus-RTU协议，将监测数据上传至后台系统
