概述

ARPM-S 型余压探测器包含 ARPM-S/1 余压探测器和 ARPM-S/2 余压探测器副面板，用来检测疏散通道的压力状态并上传给余压控制器。

二 技术参数

三 系统简介

针对各类机械加压送风系统的应用特点，安科瑞电气股份有限公司研发了余压监控系统，是集工业计算机技术、通讯、抗电 磁干扰、数字传感技术及消防二总线于体的智能化系统。采用高灵敏度压力信号传感器，24小时实时自动巡检并采集监控区域 压力变化等工作状态，对超压故障发出报警信号并记录，当防烟楼梯间或室余压值达到超压监控值时，余压探测器发出报警信号，余压控制器打开加压风机风管上的旁通阀泄压；余压回落到正常区间值后，余压探测器发出信号，余压控制器关闭旁通阀， 通过控制旁通阀的开启，来保持余压值稳定在规范要求的区间值内，系统具有实时性、数字化、智能化，自动化连续监控的特点。

余压监控系统由余压监控器（主机）、余压控制器、余压探测器、风阀执行器、系统监控软件等部分或全部设备组成满足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等相关家标准中的功能需求。

设计说明：

①余压监控器（主机）与余压控制器之间是485通讯，连接方式为手拉手连接，线型NH-RVSP-2*1.5mm2，通讯距离为500米；

②主机支持2路RS485通讯回路，每条回路可连接32个余压控制器；

③余压控制器与余压探测器之间为二总线通讯，通讯距离500m，线型NH-RVSP-2*2.5mm2；

④只余压控制器可带120个余压探测器。

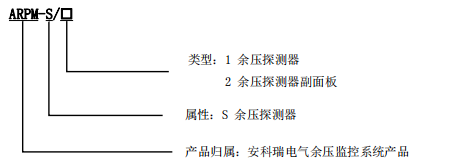

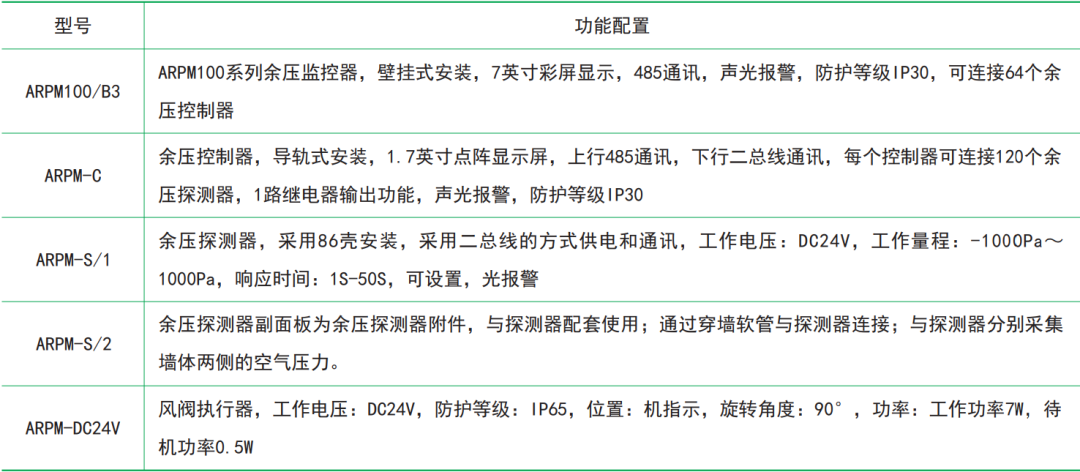

四 产品选型
