1. 概述火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时以声或光的形式通知整个楼层疏散，控制器记录火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，限度的减少因火灾造成的生命和财产的损失。火灾自动报警系统由JB-QGL-RF1016火灾报警控制器/消防联动控制器(立柜)、JB-QTL-RF1016火灾报警控制器/消防联动控制器(琴台)、JB-QBL-RF1001火灾报警控制器/消防联动控制器、JTY-GM-RF1100点型光电感烟火灾探测器、 JTW-ZOM-RF1110点型感温火灾探测器（A2）、J-SAP-M-RF1200手动火灾报警按钮、RF1210消火栓按钮、RF1300输入模块、RF1310输出模块、RF1320输入/输出模块、RF1500火灾声光警报器、RF1530火灾显示盘等设备组成。整个系统满足家相关标准和规范的要求，可广泛应用于写字楼、商场、酒店、学校、医院、工厂等各种场所。

2. 规范要求

GB 4715-2005 《点型感烟火灾探测器》

GB 4716-2005 《点型感温火灾探测器》

GB 《手动火灾报警按钮》

GB 26851-2011《火灾声和或光警报器》

GB 17429-2011《火灾显示盘》

GB 4717-2005《火灾报警控制器》

GB 16806-2006《消防联动控制系统》

GB 50116-2013《火灾自动报警系统设计规范》

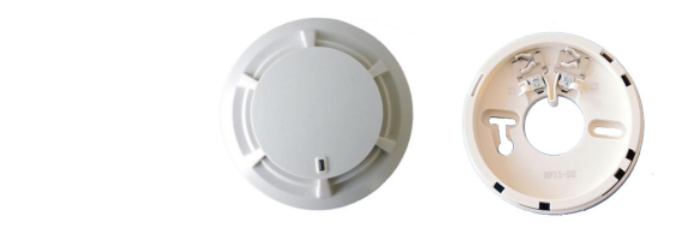

3. JTY-GM-RF1100点型光电感烟火灾探测器及底座

特点

采用两线制总线供电通信，无极性连接低功耗设计，内置高性能微处理器底座螺钉采用防脱设计，方便安装接线及维护软硬件滤波技术，提高抗干扰能力对环境变化具有自动补偿功能产品硬件自测试功能

技术参数

工作电压：总线24V，允许范围16V～28V

工作电流：≤0.3mA。

报警电流：≤0.4mA

总线：二线制，无极性

编码方式：电子编码，编码地址范围1～240

安装方式：预埋安装方式

外观尺寸：直径 100.8mm×高 49.8mm（含底座）

状态指示灯：红色，巡检时闪亮，火警时常亮

使用环境：温度：-10℃～+55℃

相对湿度：≤95%RH，不凝露

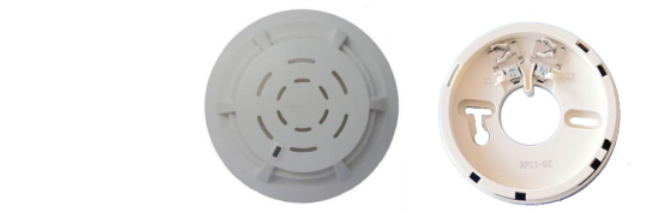

4. JTW-ZOM-RF1110点型感温火灾探测器及底座

特点

采用两线制总线供电通信，无极性连接低功耗设计，内置高性能微处理器底座螺钉采用防脱设计，方便安装接线及维护软硬件滤波技术，抗干扰能力强对环境变化具有自动补偿功能产品硬件自测试功能

技术参数

工作电压：总线24V，允许范围16V～28V

工作电流：≤0.3mA，

报警电流：≤0.4mA总线：二线制，无极性

编码方式：电子编码，编码地址范围1～240

安装方式：预埋安装方式

外观尺寸：直径 100.8mm×高 49.8mm（含底座）

类别：A2状态指示灯：红色，巡检时闪亮，火警时常亮外壳

防护等级：IP30

使用环境：

温度：-10℃～+55℃

相对湿度：≤95%RH，不凝露
