1 产品概述

ASD 系列开关柜综合测控装置用于 3~35kV 户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，无线测温，人体感应自动照明，语音提示，电参数测量及 RS485 通讯接口等众多功能，集操作、显示于体。产品按功能分为 ASD100L、ASD100G、ASD200、ASD300、ASD310、ASD320 六种型号。

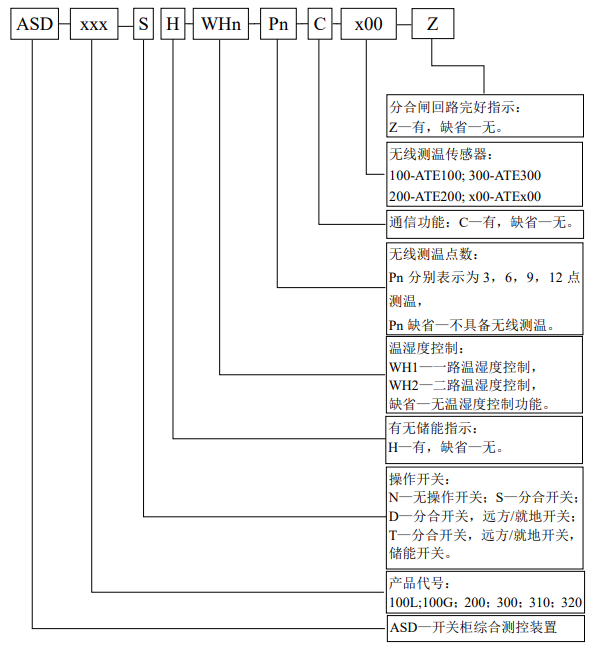

2 型号说明

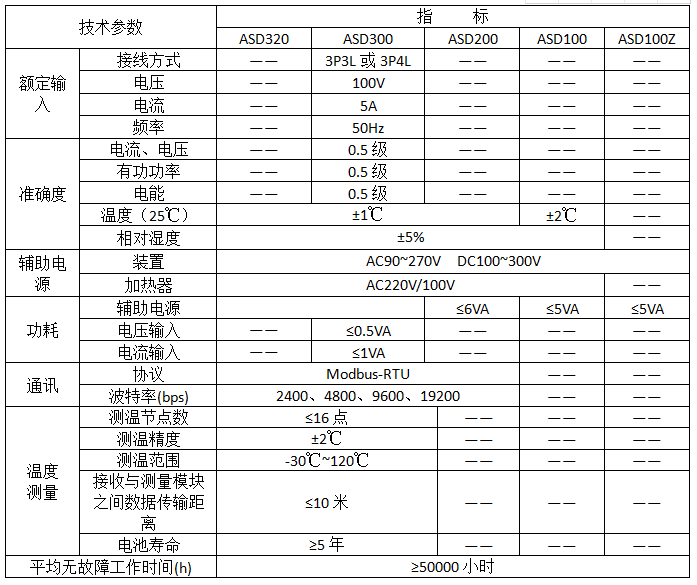

3.技术参数

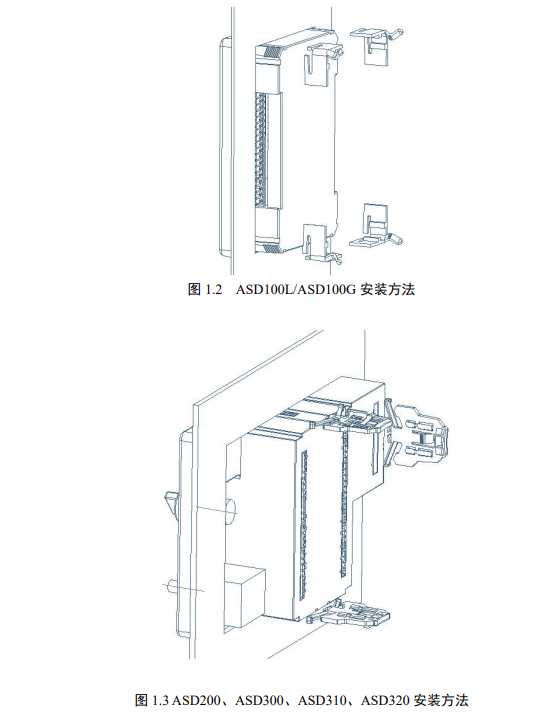

4.安装方式

ASD 系列开关柜综合测控装置采用面板嵌入式安装，先柜体盘面上制作规定尺寸的长方形槽安科瑞电气股份有限公司4孔，装置取下支架后嵌入槽孔，再用支架固定即可。

ASD系列开关柜综合测控装置具有次回路模拟图及开关状态指示、高压带电显示、自动温湿度控制、人体感应自动照明、语音提示、电参数测量及RS485通讯接口等功能，集操作、显示于体，直观地体现柜内元件的工作状态及工作环境。 、

应用范围： 3-35kV户内开关柜。

订货范例：

具体型号：ASD200-T-H-WH2-C 技术要求：带分合开关、储能开关；有储能指示；2路温湿度控制；温湿度传感器与本体连接线长度4m。

通讯协议：RS485接口 Modbus/RTU协议 辅助电源：AC/DC110V
